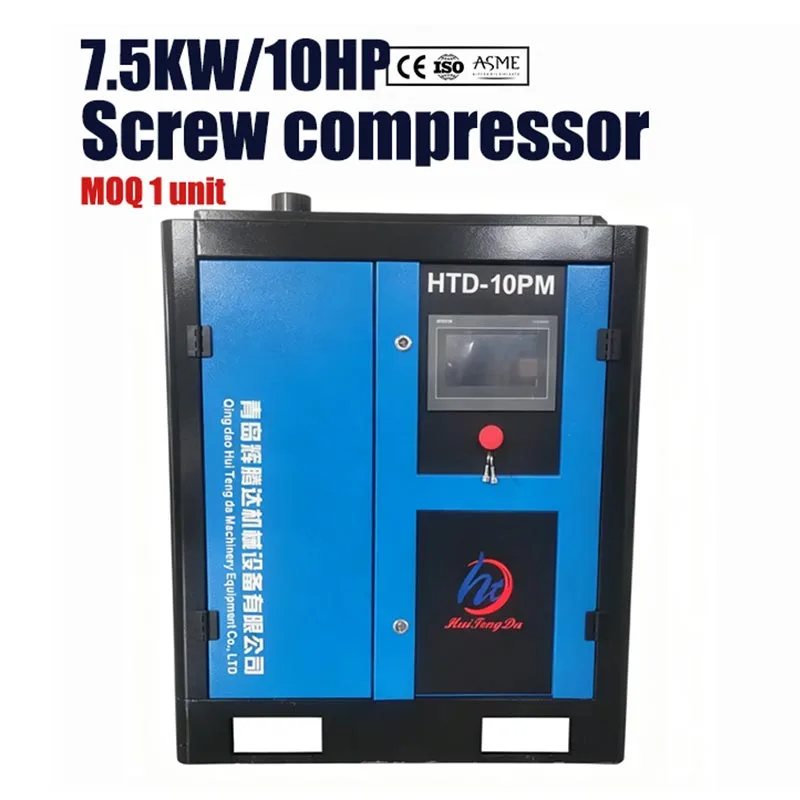

ما هو ضاغط الهواء اللولبي أحادي المرحلة وكيف يعمل؟

A ضاغط هواء لولبي أحادي المرحلةهو ضاغط دوار ذو إزاحة إيجابية يستخدم دوارات لولبية متداخلة لسحب الهواء وضغطه وتفريغه بشكل مستمر. على عكس الضواغط الترددية التي تولد الهواء المضغوط من خلال ضربات المكبس المتكررة، ينتج الضاغط اللولبي تدفق هواء سلسًا ومستمرًا نسبيًا، مما يجعله مناسبًا للعديد من التطبيقات الصناعية والتجارية. في التصميمات المحقونة بالزيت، يساعد زيت التشحيم على تبريد غرفة الضغط وإغلاقها وتشحيمها. يعتمد الضاغط المناسب على الضغط المطلوب وتدفق الهواء ودورة العمل وجودة الهواء وبيئة التشغيل والطلب المستقبلي المتوقع. إن فهم هذه العوامل يمكن أن يساعد المستخدمين على تجنب الحجم الزائد، والضغط غير المستقر، والاستهلاك المفرط للطاقة، والصيانة غير الضرورية.

جدول المحتويات

1. ما هو ضاغط الهواء اللولبي أحادي المرحلة؟
2. كيف يعمل ضاغط الهواء اللولبي أحادي المرحلة؟
3. ما هي المكونات الرئيسية؟
4. كيف يؤثر حقن الزيت على الأداء؟
5. ما هي المزايا الرئيسية؟
6. أين يتم استخدامه؟
7. كيف يجب عليك تحديد واحد؟
8. كيف يمكن تحسين كفاءة التشغيل؟
9. ما هي الصيانة التي تحتاجها؟
10. ما هي المشاكل التي يجب على المشغلين مراقبتها؟
11. مرحلة واحدة مقابل الضغط على مرحلتين
12. ما الذي يجب على المشترين التحقق منه قبل الطلب؟
13. الأسئلة المتداولة
14. الوجبات الجاهزة النهائية

ما هو ضاغط الهواء اللولبي أحادي المرحلة؟

ضاغط الهواء اللولبي أحادي المرحلة هو ضاغط دوار يتم فيه ضغط الهواء الجوي ضمن عنصر ضغط لولبي واحد. في التكوين المشترك للبرغي المزدوج، يدور الدوار الذكري والدوار الأنثوي داخل مبيت مصمم بدقة. عندما تدور الدوارات، يُحتجز الهواء بين فصوص العضو الدوار ومبيته، بينما يتناقص الحجم المتاح تدريجيًا. ثم يتم إطلاق الهواء المضغوط من خلال منفذ التفريغ.

الضواغط اللولبية هي آلات ذات إزاحة إيجابية. تسمح لهم حركتهم الدوارة المستمرة بتوفير تيار مستمر من الهواء المضغوط بدلاً من تدفق الهواء الدوري المرتبط بالضواغط المكبسية. وهذا يجعلها مفيدة بشكل خاص عندما تحتاج المعدات الهوائية إلى مصدر هواء ثابت لفترات طويلة.

على المدىمرحلة واحدةيعني أن الهواء يتم ضغطه من خلال مرحلة ضغط واحدة بدلاً من ضغطه بشكل تسلسلي من خلال مرحلتين منفصلتين. في العديد من التطبيقات الصناعية، يمكن لمرحلة واحدة أن توفر الضغط الذي تتطلبه الأدوات الهوائية، ومعدات الإنتاج، وأنظمة التشغيل الآلي، والمرافق العامة للمصانع.

كيف يعمل ضاغط الهواء اللولبي أحادي المرحلة؟

يمكن فهم مبدأ التشغيل على أنه تسلسل مستمر للسحب والضغط والتفريغ. تقوم الدوارات اللولبية بإنشاء جيوب هوائية مغلقة تصبح أصغر تدريجيًا أثناء تحركها نحو جانب التفريغ.

تتأثر نسبة الضغط المدمجة للعنصر اللولبي بهندسة الدوار، ودرجة الميل، والطول، وتصميم منفذ التفريغ. ولذلك فإن مطابقة ضغط تصميم الضاغط مع متطلبات النظام الفعلية يعد أمرًا مهمًا للتشغيل الفعال.

ما هي المكونات الرئيسية؟

في آلات حقن الزيت، تكون دائرة التشحيم والفصل ذات أهمية خاصة لأن الزيت المحقون يمكن أن يبرد، ويزيت، ويساعد في إغلاق عملية الضغط قبل فصله عن تيار الهواء المضغوط.

كيف يؤثر حقن الزيت على الأداء؟

تستخدم العديد من الضواغط اللولبية الصناعية ذات المرحلة الواحدة حقن الزيت. أثناء الضغط، يتم إدخال الزيت إلى غرفة الضغط لأداء عدة وظائف في نفس الوقت: إزالة الحرارة، والتشحيم، وإغلاق الخلوصات الداخلية، وتقليل الضوضاء.

بعد الضغط، يتم توجيه خليط الهواء والزيت من خلال نظام الفصل. يمكن بعد ذلك تبريد الزيت المنفصل وإعادته إلى دائرة الضاغط، بينما يستمر الهواء المضغوط في اتجاه المبرد اللاحق والمعدات النهائية.

يمكن أن يكون هذا التكوين عمليًا للغاية بالنسبة لمتطلبات الهواء المضغوط الصناعية العامة. ومع ذلك، عندما تتطلب عملية التصنيع نقاء هواء صارمًا للغاية، يجب تقييم نوع الضاغط ونظام معالجة الهواء الكامل معًا. قد تتطلب العمليات الغذائية والأدوية والإلكترونيات وغيرها من العمليات الحساسة حلولاً متخصصة لجودة الهواء.

ما هي المزايا الرئيسية؟

يمكن أن يوفر ضاغط الهواء اللولبي أحادي المرحلة المحدد بشكل صحيح العديد من الفوائد العملية:

• تدفق الهواء المستمر:يوفر الضغط الدوار إمدادًا سلسًا للهواء المضغوط.
• مناسبة للتشغيل الممتد:تُستخدم الضواغط اللولبية على نطاق واسع في الخدمة الصناعية ذات الخدمة المستمرة.
• ترتيب المعدات المدمجة:يمكن لحزم الضاغط المدمجة تبسيط عملية التثبيت.
• انخفاض النبض:يتجنب الضغط الدوار نبضات الضغط القوية المرتبطة بضربات المكبس.
• تحكم مرن:يمكن لتكوينات السرعة الثابتة والمتغيرة معالجة ملفات تعريف التحميل المختلفة.
• التنوع الصناعي:يمكن أن تدعم التكنولوجيا التصنيع والأتمتة والتجميع والتصنيع والتطبيقات الهوائية الأخرى.
• إمكانية الخدمة:توفر الحزمة المصممة جيدًا إمكانية الوصول إلى المرشحات والفواصل والمبردات ودوائر الزيت ومكونات الخدمة الأخرى.

تُستخدم الضواغط اللولبية في بيئات التصنيع لأنها يمكن أن توفر هواءًا مضغوطًا مستمرًا للأدوات الهوائية، والروبوتات، والتصنيع الآلي، والتثبيت، والرش، ومعدات الإنتاج الآلية.

أين يتم استخدامه؟

يعتمد التطبيق الأفضل على الضغط المطلوب وتدفق الهواء وجودة الهواء وساعات التشغيل وحساسية العملية. تشمل التطبيقات النموذجية ما يلي:

تُستخدم الضواغط اللولبية أيضًا في الأغذية والمشروبات، والسيارات، والإلكترونيات، والبيئات الصيدلانية، على الرغم من أن مواصفات جودة الهواء المطلوبة يمكن أن تختلف بشكل كبير بين الصناعات.

كيف يجب عليك تحديد واحد؟

يمكن أن يؤدي اختيار الضاغط باستخدام قوة المحرك فقط إلى تركيب غير مناسب. يجب أن يبدأ المشترون بالمتطلبات الفعلية للهواء المضغوط ومن ثم تقييم تكوين المعدات.

وينبغي النظر في الضغط والتدفق معا. إن اختيار الآلة فقط لأن ضغطها الاسمي يبدو أعلى من متطلبات النظام لا يجعلها بالضرورة أكثر ملاءمة. يجب أن تكون نسبة ضغط العنصر اللولبي وظروف التشغيل مطابقة للتطبيق الفعلي.

كيف يمكن تحسين كفاءة التشغيل؟

يعتمد أداء الطاقة على نظام الهواء المضغوط الكامل، وليس فقط على الضاغط نفسه. يمكن أن تؤثر إستراتيجية التحكم، وملف تعريف الحمل، وإعدادات الضغط، وتسرب الهواء، وظروف التبريد، والمعدات النهائية على تكاليف التشغيل.

1. مطابقة القدرة مع الطلب.تجنب اختيار ضاغط أكبر بكثير من المتطلبات الفعلية دون سبب تشغيلي واضح.
2. تقليل الضغط غير الضروري.يمكن أن يؤدي ضغط النظام المفرط إلى زيادة متطلبات الطاقة دون تقديم أي فائدة مفيدة للتطبيق.
3. السيطرة على الطلب المتغير.يمكن لتكوينات السرعة المتغيرة ضبط سرعة المحرك وفقًا لمتطلبات الهواء المتغيرة.
4. إصلاح التسريبات.يمكن أن تؤدي التسريبات الصغيرة الموزعة في جميع أنحاء المصنع إلى خلق طلب مستمر يجب أن يلبيه الضاغط.
5. حافظ على نظافة مسارات التبريد.يمكن للمبادلات الحرارية المقيدة أن تقلل من أداء نقل الحرارة.
6. مراقبة ظروف التشغيل.يمكن أن يكشف الضغط ودرجة الحرارة وسلوك التحميل/التفريغ ومؤشرات الخدمة عن التشغيل غير الطبيعي.

يمكن أن يكون التحكم في السرعة المتغيرة مفيدًا عندما يتغير الطلب على الهواء بشكل كبير، ولكن لا ينبغي افتراض أنه التكوين الأكثر كفاءة لكل منشأة تلقائيًا. يعتمد الترتيب المناسب على ملف تعريف الحمل الفعلي للمنشأة وخصائص النظام.

ما هي الصيانة التي تحتاجها؟

تساعد الصيانة الوقائية في الحفاظ على تدفق الهواء المستقر والتحكم في درجة الحرارة وأداء الفصل والموثوقية الميكانيكية. يجب أن يتبع جدول الصيانة الدقيق دائمًا تعليمات الشركة المصنعة للضاغط وبيئة التشغيل الفعلية.

• فحص واستبدال مرشحات سحب الهواء عند الحاجة.
• تحقق من مستوى مادة التشحيم وحالتها في الموديلات المحقونة بالزيت.
• صيانة فلاتر الزيت والفواصل حسب الفترات الزمنية المحددة.
• افحص المبردات بحثًا عن الغبار والأوساخ وتدفق الهواء المقيد.
• تحقق من الأحزمة والوصلات والمحامل ومكونات القيادة حيثما أمكن ذلك.
• مراقبة الاهتزاز غير الطبيعي والضوضاء ودرجة الحرارة وسلوك الضغط.
• فحص إدارة المكثفات ومعدات معالجة الهواء النهائية.
• التحقق من عدم وجود تسرب للهواء المضغوط في جميع أنحاء شبكة التوزيع.

لا ينبغي التعامل مع الصيانة على أنها نشاط إصلاح فقط. يمكن أن توفر الاتجاهات في درجة الحرارة والضغط وسلوك التحميل وتنبيهات الخدمة مؤشرات مفيدة لتغيير ظروف التشغيل قبل أن تتطور إلى انقطاع الإنتاج.

ما هي المشاكل التي يجب على المشغلين مراقبتها؟

يجب على المشغلين عدم فتح الضاغط المضغوط أو تفكيكه دون اتباع إجراءات العزل وخفض الضغط والخدمة الخاصة بالشركة المصنعة. يجب إجراء الصيانة الميكانيكية والكهربائية بواسطة موظفين مؤهلين بشكل مناسب.

مرحلة واحدة مقابل الضغط على مرحلتين

والفرق الأساسي هو كيفية توزيع عمل الضغط الكلي. يقوم النظام أحادي المرحلة بالضغط في عنصر لولبي واحد، بينما يقوم الترتيب ذو المرحلتين بتقسيم الضغط بين مرحلتين. يمكن للضواغط اللولبية المغمورة بالزيت ذات المرحلتين تحقيق كفاءة ضغط إجمالية أعلى في ظل ظروف تشغيل مناسبة لأن عملية الضغط مقسمة بين المراحل.

ما الذي يجب على المشترين التحقق منه قبل الطلب؟

يؤثر شراء الضاغط على استمرارية الإنتاج، ومتطلبات التركيب، واستهلاك الطاقة، والصيانة، والتوسع المستقبلي. قبل تقديم الطلب، يجب على المشترين طلب معلومات فنية كاملة بدلاً من مقارنة قوة المحرك أو السعر الرئيسي فقط.

بالنسبة للمشتري الصناعي، فإن عرض الأسعار الأكثر فائدة هو الذي يربط بوضوح بين مواصفات الضاغط والتطبيق المقصود. وهذا يجعل من السهل مقارنة المقترحات المتعلقة بالتوافق الفني بدلاً من الاعتماد على سعر الشراء وحده.

شركة تشينغداو Huitengda لمعدات الماكينات المحدودةيمكن اعتباره موردًا محتملاً عندما يقوم المشترون بتقييم حلول ضواغط الهواء اللولبية أحادية المرحلة ويحتاجون إلى مناقشة متطلبات التطبيق وظروف التشغيل وتكوين المعدات.

الأسئلة المتداولة

1. ماذا يعني المرحلة الواحدة في ضاغط الهواء اللولبي؟

وهذا يعني أن الهواء يتم ضغطه من خلال مرحلة ضغط واحدة. لا يزال بإمكان الماكينة استخدام أدوات التحكم المتطورة في المحركات، وأنظمة التبريد، وأنظمة الفصل، وتكنولوجيا المراقبة.

2. هل الضاغط اللولبي أحادي المرحلة مناسب للتشغيل المستمر؟

تستخدم الضواغط اللولبية على نطاق واسع للتشغيل الصناعي المستمر. يعتمد ما إذا كان الطراز المحدد مناسبًا على الخدمة المقدرة، وظروف التشغيل، وتصميم التبريد، والضغط، وتدفق الهواء، ومواصفات الشركة المصنعة.

3. هل يتم حقن جميع الضواغط اللولبية أحادية المرحلة بالزيت؟

لا، يمكن أن تكون الضواغط اللولبية محقونة بالزيت أو خالية من الزيت. تستخدم النماذج المحقونة بالزيت مواد التشحيم في غرفة الضغط للتبريد والتشحيم والختم، بينما تستخدم التصميمات الخالية من الزيت أسلوبًا مختلفًا لتجنب دخول الزيت إلى عملية الضغط.

4. ما هو الضغط الذي يمكن أن يوفره ضاغط الهواء اللولبي أحادي المرحلة؟

يعتمد الضغط المتاح على تصميم الضاغط وطرازه. يمكن لبعض الضواغط اللولبية الدوارة المشحمة بالزيت أن تصل إلى ضغط يصل إلى حوالي 13 بار في مرحلة واحدة، ولكن يجب على المشترين دائمًا استخدام بيانات الأداء المقدرة الخاصة بالشركة المصنعة بدلاً من تطبيق رقم ضغط عام على كل آلة.

5. هل يوفر الضاغط اللولبي تدفق هواء مستمر؟

تنتج عملية الضغط الدوارة تيارًا ثابتًا من الهواء المضغوط مع نبض أقل بكثير من الضغط الترددي التقليدي. قد تستمر عناصر التحكم في النظام في تنظيم الإنتاج من خلال التحميل أو التفريغ أو التشغيل متغير السرعة.

6. هل القيادة متغيرة السرعة ضرورية دائمًا؟

ليس بالضرورة. يمكن أن يكون التحكم في السرعة المتغيرة مفيدًا عندما يختلف الطلب على الهواء المضغوط، ولكن التكوين الأكثر ملاءمة يعتمد على ملف تعريف التحميل الخاص بالمنشأة. يُفضل التحليل على مستوى النظام على افتراض أن طريقة تحكم واحدة مناسبة لكل عملية تثبيت.

7. ما هو العامل الأكثر أهمية عند اختيار الضاغط؟

لا توجد مواصفات واحدة تنطبق على كل عملية تثبيت. ينبغي تقييم الطلب الفعلي على تدفق الهواء، وضغط العمل، ودورة العمل، وجودة الهواء، والظروف المحيطة، ومتطلبات التحكم، ومساحة التركيب، والتوسع المستقبلي معًا.

8. كيف يمكن تقليل استهلاك طاقة الضاغط؟

ابدأ بمطابقة السعة مع الطلب الفعلي، والتحكم في الضغط غير الضروري، وتقليل تسرب الهواء المضغوط، والحفاظ على أسطح التبريد النظيفة، واختيار استراتيجية التحكم المناسبة لنمط الطلب في المنشأة.

الوجبات الجاهزة النهائية

A ضاغط هواء لولبي أحادي المرحلةيجمع بين الضغط الدوار المستمر والترتيب الميكانيكي المباشر نسبيًا، مما يجعله مناسبًا لمجموعة واسعة من تطبيقات الهواء المضغوط. لا يعتمد أدائها في العالم الحقيقي على الضاغط نفسه فحسب، بل يعتمد أيضًا على الحجم الصحيح واختيار الضغط والتبريد ومعالجة الهواء وأدوات التحكم والصيانة وخصائص شبكة الهواء المضغوط بأكملها.

بالنسبة للمشترين، فإن النهج الأكثر موثوقية هو تحديد متطلبات تدفق الهواء والضغط الفعلية أولاً، ثم مقارنة تكوينات الضاغط بناءً على ظروف التشغيل وجودة الهواء ودورة العمل والكفاءة ومتطلبات الصيانة والدعم طويل المدى. يمكن للنظام المطابق تقنيًا توفير هواء مضغوط مستقر مع مساعدة فرق الإنتاج على تجنب مشكلات السعة والضغط والصيانة غير الضرورية.
